содержание Почему именно высокое давление — ключевой параметр Три ошибки при выборе — и как их избежать Как проверить подлинность и срок службы Интеграция в полный цикл производства песка Шлифовальный валок высокого давления — не просто запасная часть для валковой дробилки серии G. Это критически важный элемент, определяющий стабильность измельчения, ресурс оборудования и себестоимость конечного продукта. Мы не раз сталкивались с ситуацией, когда клиенты жаловались на резкое падение производительности дробилки G через 3–4 месяца после ввода в эксплуатацию. Причиной почти всегда оказывался несоответствующий валок: неправильная твёрдость поверхности, недостаточная устойчивость к ударным нагрузкам или нарушение геометрии рабочей зоны.   Почему именно высокое давление — ключевой параметр Валковая дробилка серии G работает по принципу «сжатие-раздавливание» с регулируемым усилием до 200 тонн на пару валков. Обычные шлифовальные валки не выдерживают такой нагрузки: их поверхность растрескивается, а основание деформируется уже при первых 500 часах работы. У Chengdu Dahongli Machinery Co., Ltd. разработан специальный шлифовальный валок высокого давления, рассчитанный на постоянную эксплуатацию при давлении от 160 до 200 тонн. Его сердцевина выполнена из легированной стали 42CrMo с термообработкой до HRC 32–35, а рабочая поверхность наплавлена высокопрочным сплавом с содержанием вольфрама и хрома — твёрдость достигает HRC 62–65. Такая комбинация гарантирует, что валок сохраняет геометрию и микрорельеф даже при переработке абразивных пород: гранита, базальта, кварцитов.   Три ошибки при выборе — и как их избежать На практике мы фиксируем три типичных просчёта при замене валков: Выбор по диаметру, а не по профилю. Многие заказывают валок только по внешнему диаметру (например, Ø900 мм), игнорируя форму канавки. В дробилках серии G используется уникальный «волнообразный» профиль с шагом 78 мм и глубиной 22 мм — он обеспечивает равномерное распределение давления и предотвращает проскальзывание материала. Стандартный прямой профиль снижает выход мелочи на 18–22%.   Игнорирование теплового зазора. При нагреве до +85°C валки расширяются. Если зазор между ними не рассчитан с учётом температурного коэффициента, происходит заклинивание. Оригинальные валки Chengdu Dahongli имеют точный зазор 2,5±0,2 мм при 20°C, который корректируется автоматически в системе управления дробилки.   Установка без предварительной балансировки. Даже 3 г перекоса вызывают вибрацию выше 7,2 мм/с — это превышает допустимый уровень по ISO 10816-3. Все валки проходят динамическую балансировку на станке SCHENCK до класса G2.5.   Как проверить подлинность и срок службы Подделки шлифовального валка высокого давления встречаются часто. Их легко отличить по трём признакам: отсутствие лазерной маркировки с кодом партии и датой изготовления, отсутствие сертификата испытаний на ударную вязкость (KCU ≥ 35 Дж/см²) и неравномерная шероховатость поверхности (Ra > 3,2 мкм вместо заявленных 1,6 мкм). Оригинальные валки для валковой дробилки серии G обеспечивают 8000–9500 часов наработки при условии соблюдения регламента смазки (литиевая смазка EP2, интервал — каждые 8 часов). При этом износ по диаметру не превышает 1,2 мм за 1000 часов — в 2,3 раза меньше, чем у аналогов.   Интеграция в полный цикл производства песка Шлифовальный валок высокого давления — лишь один элемент системы. Его эффективность раскрывается полностью только в связке с другими решениями Chengdu Dahongli: вибрационным питателем ZSW-600×130, который обеспечивает равномерную подачу без перегруза; грохотом обезвоживания HS-T с углом наклона 18°; и интеллектуальной системой управления EPC, которая автоматически корректирует частоту вращения валков в зависимости от влажности и грансостава сырья. Именно так реализован проект завода по производству песка в провинции Сычуань: средний выход фракции 0–5 мм вырос на 31%, а энергопотребление снизилось на 14%.   Шлифовальный валок высокого давления для валковой дробилки серии G — это техническое решение, а не товар. Он требует понимания режимов работы, знания особенностей сырья и чёткого соблюдения сервисных процедур. Компания Chengdu Dahongli Machinery Co., Ltd. предоставляет не просто деталь, а документированный алгоритм её применения: от расчёта оптимального давления до графика ревизии и рекомендаций по восстановлению поверхности. Это то, что превращает дробилку из оборудования в надёжный производственный узел.

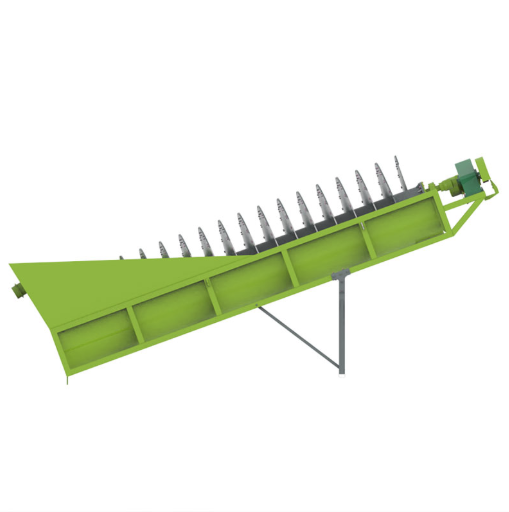

Сухая схема линии понятна: дробилка, грохот, конвейер. Сложности начинаются там, где появляется вода — промывка, обезвоживание и возврат мелкого песка. Ниже — разбор трёх позиций по карточкам из каталога: как работает спиральная пескомойка, чем отличается грохот обезвоживания и из чего состоит машина извлечения песка из хвостов. Заодно — как эти узлы связаны с грохотом, конвейером и питателем. Содержание 01 Зачем линии водный узел 02 Спиральная пескомойка серии LX 03 Грохот обезвоживания HS-T 04 Машина извлечения песка из хвостов серии HS 05 Как связать три позиции в одну схему 06 Где в схеме грохот и конвейер 07 Питатели ZSW и ZZG: в чём разница 08 Типовые вопросы по воде и шламу 09 Как понять, что узел не справляется 10 Что указать при заказе 01 Зачем линии водный узел Промывка решает две задачи: снять с поверхности зерна пыль и грязь, из-за которых песок хуже сцепляется, и отделить мелкие фракции, которые в сухой схеме уходят в отсев. Обезвоживание и возврат мелкого песка — обратная сторона той же задачи: не потерять то, что уже добыто. Практический критерий один: сколько воды остаётся в готовом песке и сколько мелкого песка уходит в отвал. Оба показателя измеряются, а не оцениваются на глаз. 02 Спиральная пескомойка серии LX Спиральная пескомойка серии LX широко используется в различных отраслях горнодобывающей промышленности для мойки и сортировки руды. В карточке перечислены её особенности: герметичная конструкция, длинный спиральный корпус, простая конструкция, высокая производительность, простота обслуживания и замены. Заявленный эффект Что это значит Низкое содержание воды в песке меньше нагрузки на обезвоживание Низкое содержание грязи лучше сцепление в бетоне и растворах Меньшие потери каменного порошка готовый продукт остаётся в контуре Герметичная конструкция меньше разливов и пыли вокруг узла Принцип работы описан через физику осаждения: частицы разного размера и плотности имеют разную скорость осадка — мелкие и лёгкие оседают медленно, крупные и тяжёлые быстро. За счёт этого разделяются пыль, примеси и песок. При равномерном перемешивании спиральным листом достигается фильтрация воды, удаление загрязнений, промывка и транспортировка. 03 Грохот обезвоживания HS-T Обезвоживающий грохот серии HS-T применяется в системе обработки песка и гравия гидроэлектростанций, на линиях производства искусственного песка, при обезвоживании и переработке крупного угольного шлама на угольных заводах. Задача — эффективно решить проблему содержания воды. Схема потока в карточке описана пошагово: песок и вода смешиваются с высокой концентрацией и подаются к задней части экрана обезвоживания; вибрация разделяет материал и воду; сухой материал выгружается из передней части, а вода и суспензия размером меньше отверстия экрана уходят из нижней части. Высокая частота и большая производительность — эффективное снижение содержания воды в мелком песке. Простая структура — лёгкая замена изнашиваемых частей. В конструкции грохота применяется полиуретан. Решения проектируются под требования конкретного пользователя. 04 Машина извлечения песка из хвостов серии HS Машина для восстановления хвостового песка серии HS применяется там же, где и обезвоживающий грохот — в системе обработки песка и гравия, на линиях искусственного песка и на заводах по переработке угля. Дополнительно она указана для проектов по охране окружающей среды, включая очистку грязи. Задача — вернуть мелкий песок. Состав машины по карточке: двигатель, шламовый насос, циклон, вибрационный грохот, очистительный бак и возвратная коробка. Понимание этого состава важно при заказе запчастей: узел состоит из шести разных позиций, и изнашиваются они по-разному. Смесь песка и воды транспортируется в циклон. Центробежная градация концентрирует мелкий песок. Концентрированный песок через осадочное сопло подаётся на вибросито. На вибросито идёт обезвоживание: мелкий песок и вода разделяются. Небольшое количество мелкого песка и грязи через возвратную коробку уходит обратно в бак очистки. При слишком высоком уровне жидкости в баке очистки излишки выгружаются через разгрузочный порт. 05 Как связать три позиции в одну схему Определите, что является проблемой: грязь на зерне, вода в песке или потери мелкой фракции. Если проблема в грязи — первым ставят спиральную пескомойку серии LX. Если проблема в воде — следующим узлом идёт грохот обезвоживания HS-T. Если теряется мелкий песок — в схему добавляют машину извлечения песка из хвостов серии HS. Проверьте, куда уходит вода: схема с возвратом требует ёмкости и насосной части. Согласуйте расход: узел должен пропустить пик подачи, а не средний расход. Порядок именно такой: сначала мойка, затем обезвоживание, затем возврат мелкого. Переставить их нельзя — каждая следующая позиция работает с тем, что отдала предыдущая. 06 Где в схеме грохот и конвейер Вибрационный грохот серии YK применяется в карьерах, шахтах, производстве строительных материалов, электроэнергетике, угольных шахтах и химической промышленности для просеивания материалов. Привод — двигатель через треугольную ленту с эксцентриковым вибратором: слой материала становится рыхлым и отбрасывается с поверхности грохота. В спецификации отмечены два решения: стыки основания соединены высокопрочными болтами, что исключает напряжение при сварке, и применена уникальная конструкция натяжителя сетки. Для линии с водой это важно: сварной шов в условиях постоянной вибрации и влаги — первая очередь риска. Ленточный конвейер серии TDY транспортирует порошкообразные и гранулированные неабразивные или полуабразивные сыпучие материалы. Для сред с требованиями по холодостойкости, термостойкости, коррозионной стойкости, взрывозащищённости и огнестойкости выбирают специальные резиновые ленты и меры защиты. Приводной барабан вращается через редуктор, второй барабан меняет направление ленты. 07 Питатели ZSW и ZZG: в чём разница Оба питателя вибрационные, но стоят в разных местах схемы. Вибрационный питатель серии ZSW используется в основном для непрерывной и равномерной подачи перед дробилкой крупного помола и одновременно позволяет просеивать мелкие материалы, увеличивая производительность дробилки. Состоит из корпуса резервуара, возбудителя, пружинной опоры и передаточного устройства; возбудитель — два эксцентриковых вала и шестерни. Инерционный вибрационный питатель серии ZZG равномерно, регулярно и непрерывно подаёт сыпучие и гранулированные материалы из бункера хранения в приёмное устройство. Скорость вращения вибродвигателя регулируется настройками шкафа управления, а усилие возбуждения — углом между весовыми блоками в двигателе. Практический вывод: если питатель стоит перед дробилкой и должен отсечь мелочь, смотрят ZSW; если задача — управляемая подача из бункера с регулировкой усилия, смотрят ZZG. 08 Типовые вопросы по воде и шламу Можно ли обойтись без промывки? Если содержание грязи и пыли в материале не мешает применению продукта — да, узел просто не ставят. Обязательно ли обезвоживание после мойки? Если песок идёт на склад или в бетон, да: содержание воды нормируется. Куда девать воду после разделения? Схема с возвратом и очисткой согласуется отдельно — это часть проекта, а не дополнение к машине. Что делать с мелким песком? Его возвращают машиной серии HS, а не отправляют в отвал. 09 Как понять, что узел не справляется Вода в готовом песке выше ожидаемой — проверьте грохот обезвоживания HS-T: состояние экрана и режим вибрации. Грязь остаётся на зерне — смотрите спиральную пескомойку серии LX и расход воды на промывку. Мелкий песок уходит в отвал — проверьте циклон и сопло машины извлечения песка из хвостов серии HS. Уровень в баке очистки растёт — забита линия возврата или разгрузочный порт. Вода и шлам вокруг узла — герметичность корпуса и состояние уплотнений. Все пять признаков проверяются за смену и без остановки линии, если измерения ведутся регулярно. 10 Что указать при заказе Задача узла: промывка, обезвоживание или возврат мелкой фракции. Материал и расход: сколько тонн в час проходит через узел. Требование по остаточной влажности готового песка. Состав шлама и наличие оборотного водоснабжения. Ограничения по площади и электрической мощности. Нужны ли запчасти на первый год и обучение персонала. Полный перечень просеивающего и промывочного оборудования — в разделе Серия просеивающих машин; адреса и телефоны предприятия указаны на страницах «О нас» и «Контакты». Подобрать узел проще по разделам каталога: промывочное и просеивающее оборудование собрано в разделе просеивающих машин, а транспорт между переделами — в разделе Серия конвейеров. Разборы пусков и отдельных узлов выходят в разделе Новости компании, там же публикуются материалы по спиральной пескомойке серии LX. Водный узел — это не «дополнительное оборудование», а часть технологии: промывка снимает грязь, обезвоживание убирает воду, возврат мелкого песка сохраняет продукт. Пришлите расход, материал и требование по влажности — вернётся схема узла. Каталог — в разделе Продукция, адреса и телефоны — на странице Контакты, примеры проектов — в разделах Строительный щебень и Производство мелкого песка. Карточка позиции на сайте — Серия просеивающих машин Материалы по теме Спиральная пескомойка серии LX Грохот обезвоживания HS-T Машина для извлечения песка из хвостов серии HS Вибрационный грохот серии YK Ленточный конвейер серии TDY Вибрационный питатель серии ZSW Инерционный вибрационный питатель серии ZZG Серия просеивающих машин Серия конвейеров Серия дробилок Установка для дробления песка и гравия типа 300 Производство мелкого песка Продукция — четыре серии О нас Контакты Новости компании Частые вопросы Что даёт спиральная пескомойка серии LX? Герметичная конструкция, длинный спиральный корпус, высокая производительность, низкое содержание воды в песке, низкое содержание грязи и меньшие потери каменного порошка. Как работает грохот обезвоживания HS-T? Смесь песка и воды подаётся к задней части экрана, вибрация разделяет материал и воду: сухой материал выгружается спереди, вода и суспензия — снизу. В конструкции применяется полиуретан. Из чего состоит машина извлечения песка из хвостов? Из двигателя, шламового насоса, циклона, вибрационного грохота, очистительного бака и возвратной коробки. Чем отличаются питатели ZSW и ZZG? ZSW подаёт материал перед дробилкой крупного помола и отсекает мелочь; ZZG обеспечивает равномерную подачу из бункера с регулировкой усилия возбуждения углом между весовыми блоками.

Конфигурацию линии диктует не каталог, а материал. Одна и та же производительность на известняке и на базальте требует разных машин, разных приводов и разного запаса по мощности. Ниже — разбор по карточкам из каталога: с чего начинается расчёт, что даёт установка типа 300, какая машина стоит на первой ступени и чем отличаются конусные дробилки от роторной, центробежно-ударной и валковой. Содержание 01 Первый вопрос — прочность материала 02 Установка типа 300: что даёт модульность 03 Первая ступень: щековая дробилка 04 Вторая и третья ступени: конусные дробилки 05 Роторная дробилка: где она уместна 06 Центробежно-ударная дробилка: форма частиц и песок 07 Валок высокого давления: когда считают энергию 08 Как считать: от фракции к машине 09 Типовые ошибки при подборе 10 Что указать в заявке 01 Первый вопрос — прочность материала В карточке установки для дробления песка и гравия типа 300 прямо указан диапазон материалов: подходит для известняка, гранита, пирофиллита, булыжника и других материалов с прочностью на сжатие от 60 до 300 МПа. Эта цифра — отправная точка всего расчёта. От неё зависят усилия в камере дробления, требуемая мощность привода и то, какой тип машины вообще применим. Пока прочность не измерена, подбор станций — это угадывание. Отдельная позиция каталога — установка типа 300: она рассчитана на те же материалы с прочностью на сжатие 60–300 МПа и применяется там, где линию нужно собрать как единый объект, а не как набор отдельных машин. 02 Установка типа 300: что даёт модульность Установка для дробления песка и гравия типа 300 имеет высокомодульную, интегрированную и систематическую технологическую конструкцию: разрозненное дробильное, сортировочное и природоохранное оборудование объединяется в одну установку. Что указано в карточке Комментарий Высокомодульная интегрированная систематическая конструкция оборудование поставляется системой, а не набором машин Сокращение площади проекта, объёма строительства, времени строительства и установки меньше фундаментов и монтажных работ Сочетание стабильности стационарной установки с удобством мобильной пригодна для проектов с жёстким графиком Материалы с прочностью на сжатие 60–300 МПа известняк, гранит, пирофиллит, булыжник Область применения автомобильные и железные дороги, гидроэлектростанции, аэропорты Формулировка «строительство линии становится таким же простым и быстрым, как покупка одной машины» — из карточки; она описывает именно эффект интеграции, а не уменьшение требований к площадке. 03 Первая ступень: щековая дробилка Щековая дробилка применяется для крупного, среднего и мелкого дробления различных руд или горных пород и используется в добыче полезных ископаемых, производстве гравия, цемента, дорожном строительстве, металлургии и химической промышленности. Привод: двигатель приводит шкив главного двигателя через клиновой ремень, шкив приводит эксцентриковый вал. Модульная несварная конструкция для машин размером 1200×1600 мм и выше — прочнее, удобнее для транспортировки и монтажа. Проектирование контролируется анализом методом конечных элементов. Выбор первой ступени проверяют по приёму: машина должна принять крупный кусок без ручной подсортировки, иначе вся линия встанет на первой же позиции. 04 Вторая и третья ступени: конусные дробилки Одноцилиндровая гидравлическая конусная дробилка серии PYY подходит для крупных и средних предприятий по переработке гравия и руды и работает на вторичном, третичном или четвертичном дроблении. В карточке отдельно отмечено: одна и та же машина получает разные типы полости заменой пластины вкладыша, а средний тип дробления имеет стабильное и большое загрузочное отверстие. Многоцилиндровая гидравлическая конусная дробилка серии PYD — дробилка нового поколения, разработанная с учётом снижения себестоимости, увеличения срока службы и улучшения формы частиц. Она применяется для мелкого и сверхмелкого дробления, использует принцип ламинарного дробления, а постоянное разгрузочное отверстие даёт контролируемый размер частиц. Машина Ступень Ключевая особенность PYY, одноцилиндровая вторичное, третичное, четвертичное разные типы полости заменой вкладыша PYD, многоцилиндровая мелкое и сверхмелкое ламинарное дробление, постоянное разгрузочное отверстие Диапазон материалов PYD от известняка до базальта и булыжника высокая допустимая мощность 05 Роторная дробилка: где она уместна Роторная дробилка серии PF отличается большим коэффициентом дробления, простой конструкцией, стабильной работой и удобной заменой принадлежностей. Она применяется для измельчения материалов средней твёрдости. Принцип работы описан в карточке: материал попадает в зону отбойного молотка и разрушается высокоскоростным ударом, затем отбрасывается на отбойную плиту и разбивается снова, после чего падает в зону пластинчатого молотка; цикл повторяется, пока размер не станет меньше выпускного отверстия. Размер продукта регулируют зазором. 06 Центробежно-ударная дробилка: форма частиц и песок Эффективная центробежно-ударная дробилка серии 8HL применяется для тонкого дробления и придания формы рудам. В карточке перечислены материалы: абразивы, кварцевый песок, известняк, речная галька, гранит, заполнители бетона, огнеупорные материалы, алюминиевый клинкер, металлургический шлак, наждак. Ограничение по материалу: содержание воды не более 20%. Принцип: система подачи водопадного потока вводит второй поток материала в камеру дробления с заданным контролем. Результат: материал сталкивается со взвешенным материалом и облицовкой, затем с материалом, выбрасываемым из колеса. Именно многократные удары, трение и измельчение дают форму частиц, которая требуется для песка и заполнителей бетона. 07 Валок высокого давления: когда считают энергию Шлифовальный валок высокого давления серии G — позиция, которую выбирают, когда на первом месте энергопотребление. В карточке приведены конкретные величины. Показатель Величина из карточки Производительность системы измельчения повышение на 20–30% Энергопотребление снижение на 15–35% Суммарная экономия энергии более 20% Срок службы поверхности валки более 20 000 часов Конструкция компактная, небольшая занимаемая площадь Дополнительные особенности: гидравлическая защитная система позволяет регулировать зазор и обеспечивает безопасность машины; поверхность валки выполняется из легированной стали с твёрдосплавными шипами или из высокопрочной стали; герметичная крышка валки уменьшает загрязнение пылью. 08 Как считать: от фракции к машине Измерьте прочность материала на сжатие: попадает ли она в диапазон 60–300 МПа из карточки установки типа 300. Определите крупность питания и требуемую фракцию продукта. Назначьте первую ступень: щековая дробилка принимает крупный кусок. Назначьте вторую и третью ступени: PYY для вторичного и третичного дробления, PYD — для мелкого и сверхмелкого. Если нужна форма частиц и песок, добавьте 8HL; если приоритет по энергии — валок G. Проверьте транспорт и классификацию: конвейеры и просеивающие машины должны пропустить расход линии без «бутылочного горлышка». Шесть шагов дают конфигурацию, которую можно обсуждать по существу, а не по названию модели. 09 Типовые ошибки при подборе Считают линию по производительности и забывают про прочность материала — на базальте та же конфигурация не выходит на ресурс. Ставят мелкое дробление на машину, рассчитанную на вторичное, и теряют форму частиц. Не учитывают содержание воды в материале: для 8HL в карточке ограничение — не более 20%. Забывают про транспорт: конвейер становится узким местом раньше, чем дробилка. 10 Что указать в заявке Материал и прочность на сжатие, крупность питания. Требуемая производительность и фракции готового продукта. Требование к форме частиц, если оно есть. Ограничения площадки по площади и электрической мощности. Экологические требования: пыль, шум, оборотная вода. Формат поставки: отдельная машина, комплект или установка типа 300. Полный перечень техники — в разделе Продукция; адреса и телефоны предприятия указаны на страницах «О нас» и «Контакты». Подобрать конфигурацию проще по разделам каталога: Серия дробилок закрывает ступени дробления, а Установка для дробления песка и гравия типа 300 — случай, когда линию нужно собрать как единый объект с минимальным объёмом строительных работ и коротким сроком монтажа. Разборы отдельных машин и пусков линий выходят в разделе Новости компании: там же публикуются материалы по конусным дробилкам и ультратонкому измельчению. Конфигурация линии считается от материала: прочность 60–300 МПа задаёт ступени, а форма частиц и энергопотребление — тип машины на финише. Пришлите материал, крупность питания и требуемые фракции — вернётся расчёт конфигурации. Каталог — в разделе Продукция, адреса и телефоны — на странице Контакты, примеры проектов — в разделах Строительный щебень и Рудные агрегаты. Карточка позиции на сайте — Установка для дробления песка и гравия типа 300 Материалы по теме Установка для дробления песка и гравия типа 300 Щековая дробилка серии PEV Одноцилиндровая гидравлическая конусная дробилка PYY Многоцилиндровая конусная дробилка серии PYD Роторная дробилка серии PF Эффективная центробежно-ударная дробилка серии 8HL Шлифовальный валок высокого давления серии G Серия дробилок Установка для дробления песка и гравия типа 300 — раздел Серия просеивающих машин Серия конвейеров Продукция — четыре серии О нас Контакты Новости компании Частые вопросы Для каких материалов рассчитана установка типа 300? В карточке указаны известняк, гранит, пирофиллит, булыжник и другие материалы с прочностью на сжатие от 60 до 300 МПа. Чем PYY отличается от PYD? PYY — одноцилиндровая гидравлическая конусная дробилка для вторичного, третичного и четвертичного дробления с разными типами полости. PYD — многоцилиндровая для мелкого и сверхмелкого дробления с ламинарным дроблением и постоянным разгрузочным отверстием. Какое ограничение по влажности у дробилки 8HL? В карточке указано содержание воды не более 20% для перечисленных твёрдых и хрупких материалов. Что даёт валок высокого давления серии G? Повышение производительности системы измельчения на 20–30%, снижение энергопотребления на 15–35%, суммарную экономию энергии более 20% и срок службы поверхности валки более 20 000 часов.
